Hướng dẫn thiết kế mạch dẻo (FPCB) bằng phần mềm Altium

06/03/2021 12:35 PM     5740

Bài viết dưới đây sẽ hướng dẫn qua cho người đọc cách thiết kế mạch dẻo (Flex-PCB) bằng phần mềm Altium

1. Flex PCB (Mạch dẻo) - là gì

Mạch dẻo - Flex PCB hay FPCB được tạo ra từ nhiều vật liệu dẻo và đồng, nhiều lớp cùng với chất kết dính, nhiệt và áp suất. Vật liệu sản xuất mạch dẻo phổ biến là polymide, chất kết dích các lớp là acrylic.

Mạch dẻo được sử dụng nhiều trong các kết nối giữa 2 mạch cứng, hoặc là mạch được lắp trong nhưng loại vỏ phức tạp, hạn chế về không gian và kích thước

Lợi ích:

  • Tiết kiệm không gian, trọng lượng
  • Giảm độ phức tạp
  • Cải thiện độ tin cậy của sản phẩm
  • Tăng năng suất lắp ráp
  • Giảm thiểu tổng chi phí sán xuất và lắp ráp sản phẩm

Ứng dụng: điện thoại, máy ảnh, máy tính xách tay, công nghiệp ô tô …

Phân loại mạch dẻo

  • Mạch dẻo tĩnh: mạch được uốn cong tối thiểu
  • Mạch dẻo động: mạch được uốn cong thường xuyên

2. Thiết kế mạch Flex

Thiết kế mạch dẻo có thể dùng bất kỳ phần mềm thiết kế mạch nào, hướng dẫn này được sử dụng trong phần mềm Altium

nullnull

Bước 1: Vào Design/Layer Stack Manager

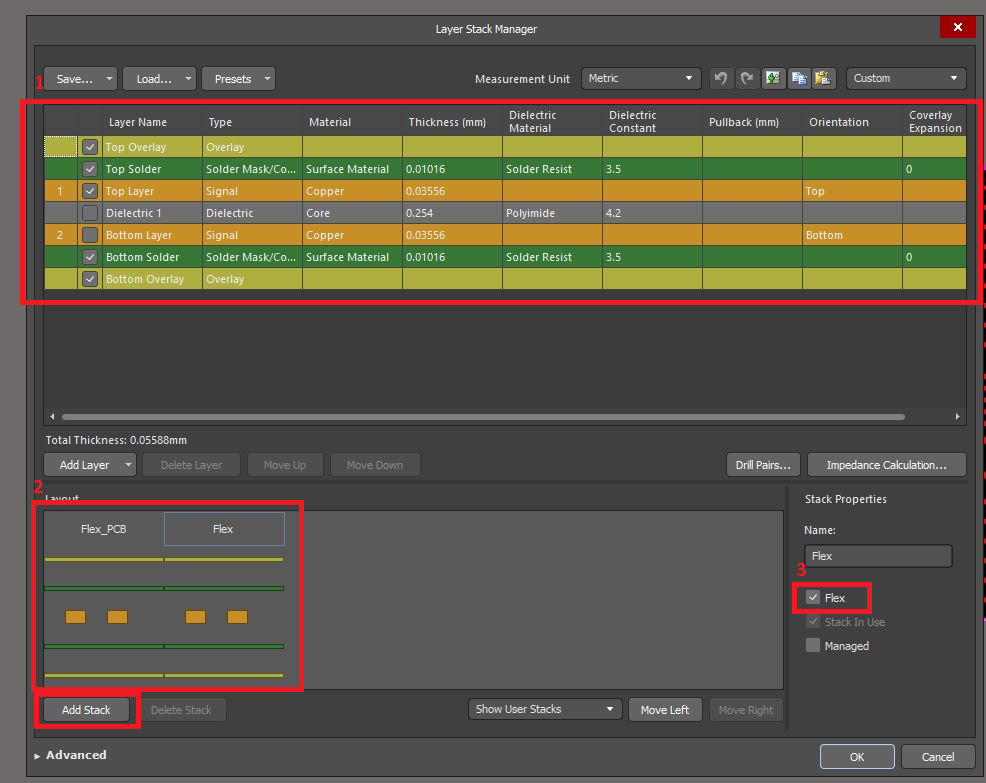

Bước 2: Thiết lập các layer trong Stack Layer Manager

Hộp thoại hiện lên, các bạn chọn các Layer (1). Mặc định phần mềm đã tạo sẵn để thiết kế 2 lớp, nếu muốn thiết kế nhiều hơn 2 lớp hãy chọn vào Add Layer. Ở ví dụ này mình chỉ thiết kế mạch 1 lớp nên chỉ chọn Top Layer. Trong đó có 3 thông số chính cần chú ý:

  • Type: loại layer ( signal, overlay, soldermask …)
  • Material: vật liệu
  • Thickness (mm): độ dày layer.

Mục Layout (2) hiển thị các Stack và các Layer của Stack đó.

Tại tab Stack Properties: Đặt tên Stack và lựa chọn Stack nào sẽ là vùng dẻo (3).

Bước 3: Vào chế độ Planning Mode

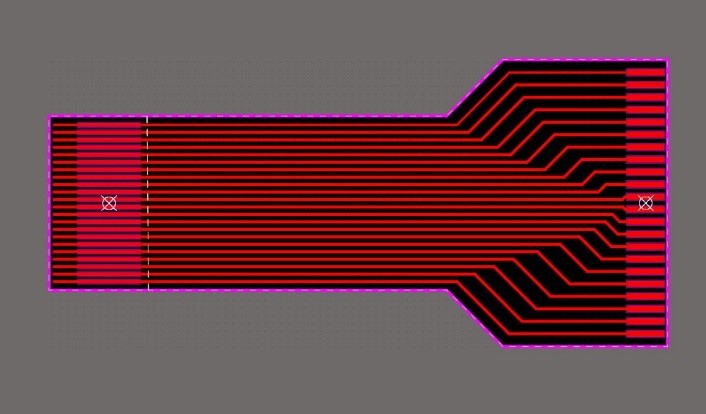

Bước 4: Chọn Define Split Line để tách ra các vùng khác nhau
