Hướng dẫn xuất file Gerber từ phần mềm Proteus

11/05/2020 03:33 PM     5868

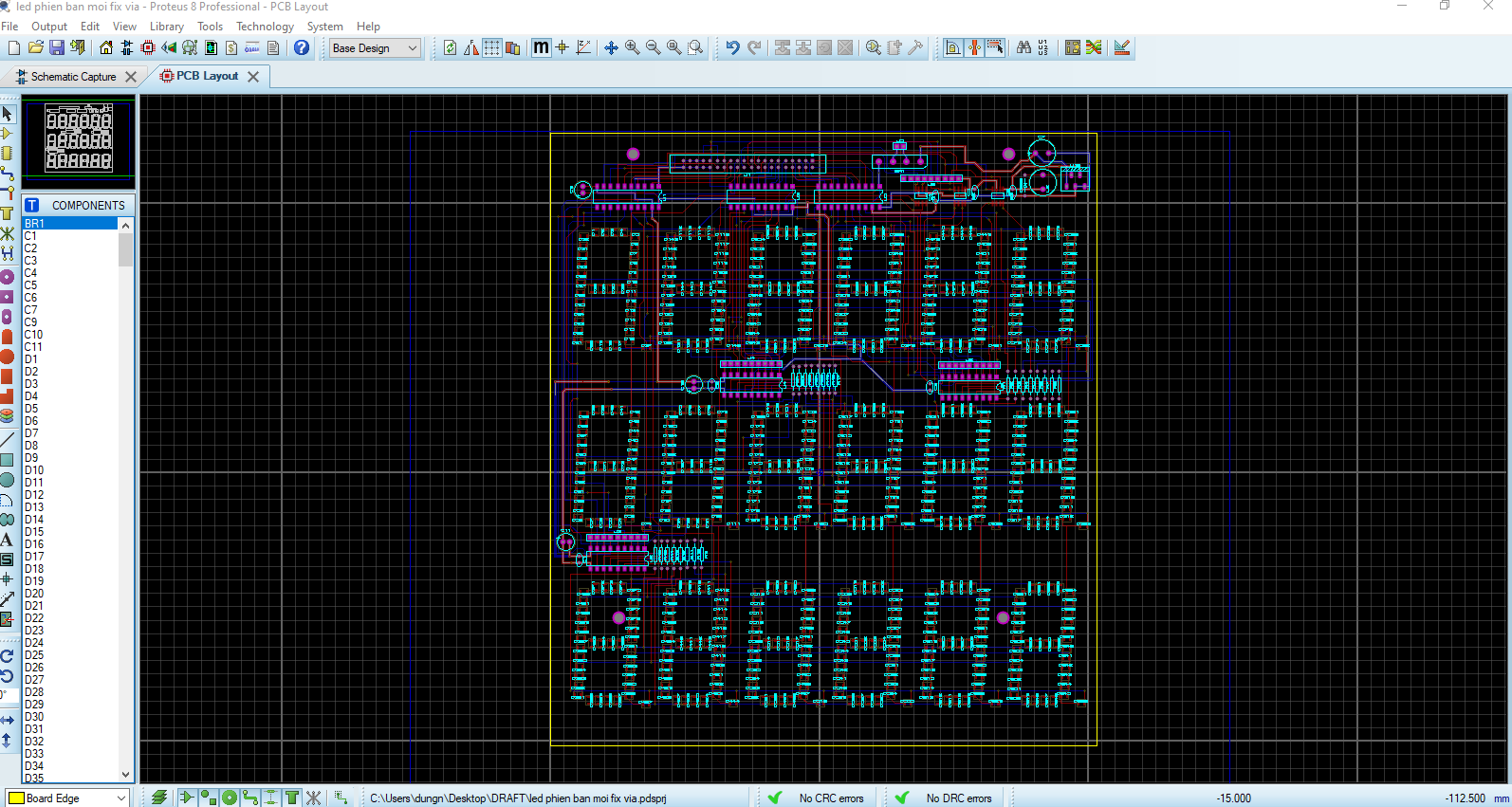

Hướng dẫn xuất file Gerber từ phần mềm Proteus



null



Bước 1: Vào Ouput/ Gerber Excellon Output

 null



Bước 2: Đợi hộp thoại: “Pre-Producton check end” xong, chọn Close rồi Yes

null



Bước 3: Hộp thoại hiện lên, các bạn chọn layer muốn xuất. Ví dụ như muốn chọn layer Top Copper thì tick như hình dưới.
Trong Revolution để chọn độ phân giải

null

Sau đó OK.
Bây giờ, đã có file gerber của các lớp xuất hiện, đây là file vừa được tạo ra.

null

Bước 4: Sau khi tạo xong gerber, hộp thoại Gerber View xuất hiện để kiểm tra lại

null

Chọn file các file gerber cần xem vừa được tạo ra.

null

Ta được kết quả như trên.
