Hướng dẫn kiểm tra file gerber trước khi đặt mạch

18/10/2018 11:40 AM     5045

Sau khi xuất file Gerber từ các phần mềm thiết kế mạch như Altium Designer, Orcad, Proteus. Bạn nên kiểm tra trước khi gửi cho nhà sản xuất để tránh những sai sót cũng như tiết kiệm thời gian chốt đặt mạch.

Hiện tại, các phần mềm thiết kế mạch in đều hỗ trợ kiểm tra file Gerber, hôm nay admin sẽ giới thiệu với mọi người phần mềm kiểm tra nhanh và hiệu quả nhất :

Gerber Viewer:

null

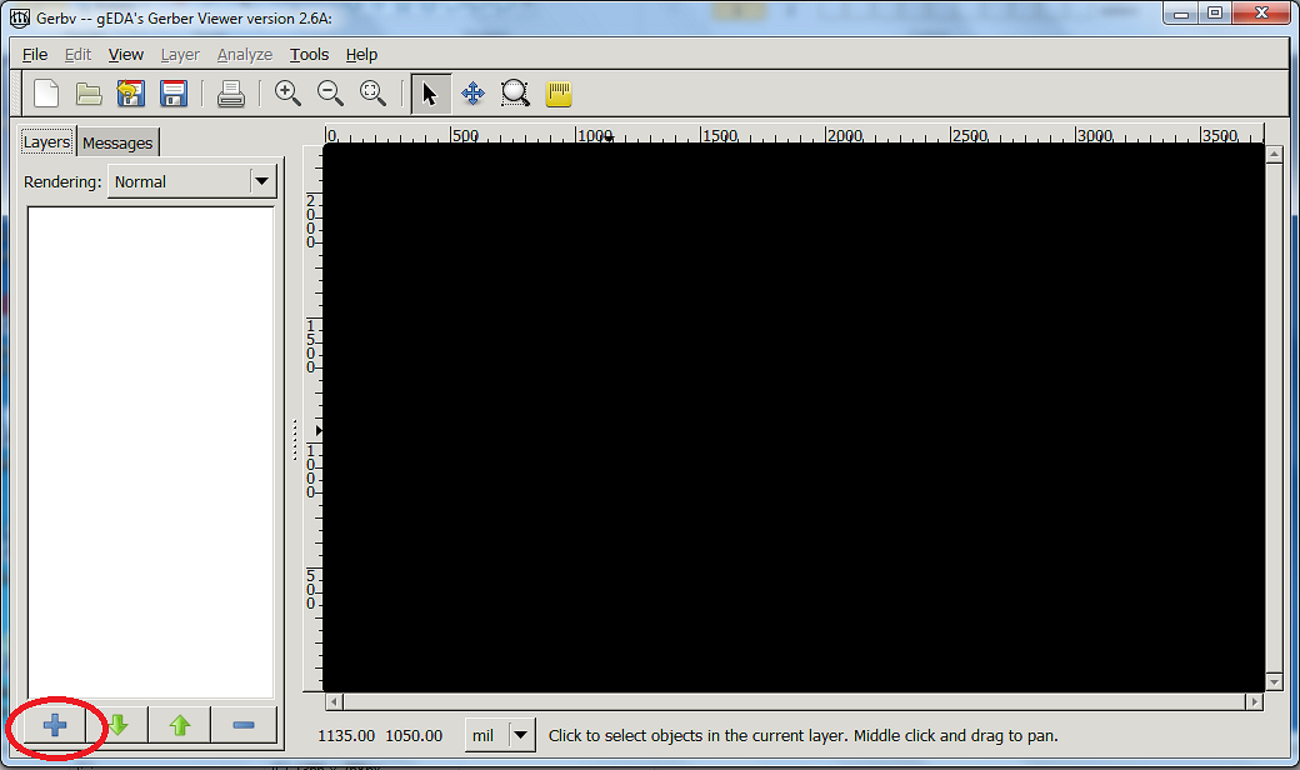

Giao diện của Gerber Viewer như trên. Chọn dấu '+' để thêm file cần kiểm tra.

null

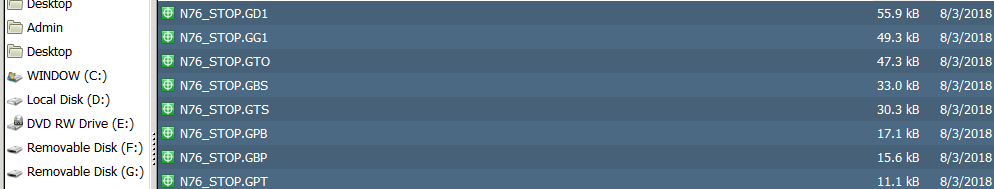

Tìm tới folder và chọn tất cả các file mạch in cần kiểm tra.

Thông thường Admin chọn tất cả (Ctrl + A) để kiểm tra tổng thể. Chọn OPEN.

null



null

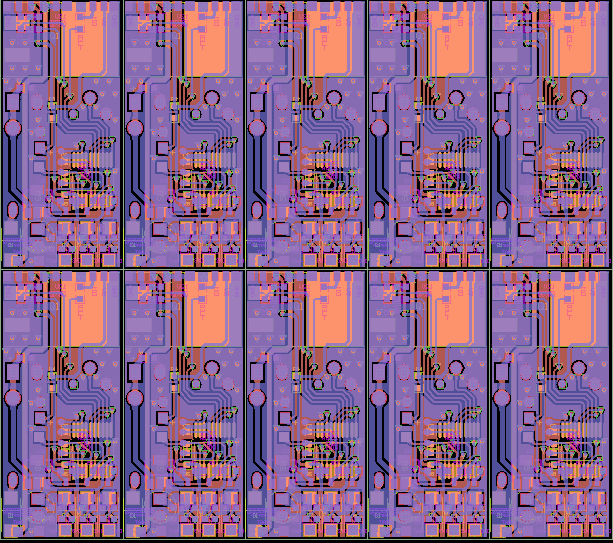

Tích chọn các lớp bạn cần xem. Gerber Viewer cho phép bạn chỉnh màu của từng lớp bằng các tích vào màu rồi chọn lại. Mình hay để lớp TOP màu đỏ , BOT mà xanh dương giống như Altium Designer.

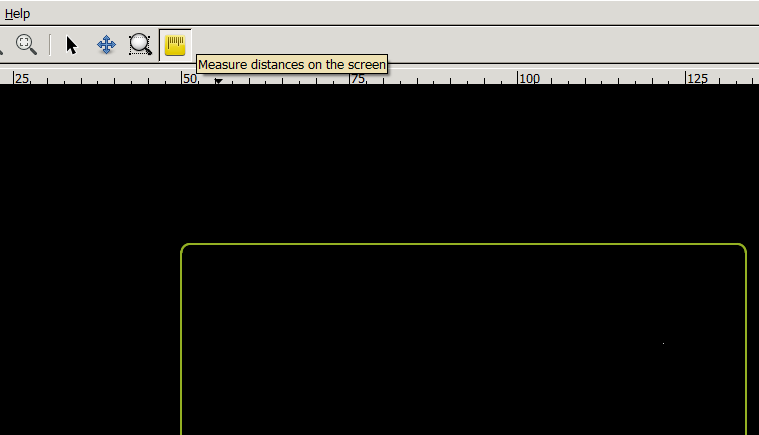

Để đo kích thước viền của mạch in.Gerber Viewer có sẵn tính năng Measure Distances on the Screen trên thanh công cụ.

null
