Với sự phát triển vượt bậc của lĩnh vực gia công mạch in, đòi hỏi người thiết kế cần nắm rõ các khái niệm cũng như thông số tiêu chuẩn bảng mạch. Điều này giúp cho việc thiết kế tránh được những sai sót, giảm thiểu thời gian chỉnh sửa cũng như chi phí đặt mạch.

 Các thông số cơ bản của một bảng mạch :

1.Layer:

Là số lớp mạch in. Tùy theo độ phức tạp, kích thước của mạch mà người thiết kế số lớp sao cho phù hợp.

Thông thường số lớp thiết kế là 1 hoặc 2 lớp cho các mạch đơn giản. Với các mạch phức tạp số lớp có thể tăng lên thành : 4-32 lớp.

2. Chất liệu bảng mạch:

FR4 là chất liệu được sửa dụng phổ biến, nó là sự kết hợp giữa sợ thủy tinh và keo Epoxy.

 Với các mạch in cần độ tản nhiệt tốt như mạch đèn LED, bảng mạch Alumium được ưu tiên sử dụng hơn cả.

Các mạch in sử dụng tần số cao, đòi hỏi độ suy hao tín hiệu thấp, chất liệu cần sử dụng đạt hiệu quả nhất là Rogers.

Ngoài ra còn rất nhiều các vật liệu khác như FR2,Ceramic PCB,Flexible PCB,HDI PCB ...

 3. Độ rộng tối thiểu đường mạch:

Độ rộng tối thiểu đường mạch thông thường là 8 mils (0.2mm)

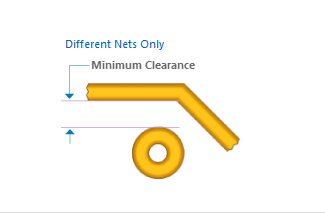

4.Khoảng các tối thiểu giữa 2 đối tượng

Khoảng cách tối thiểu giữa 2 đối tượng : Track-to-Track,Via-to-Via,Track-to-Via,Pad-to-Via... là 8 mils (0.2mm)

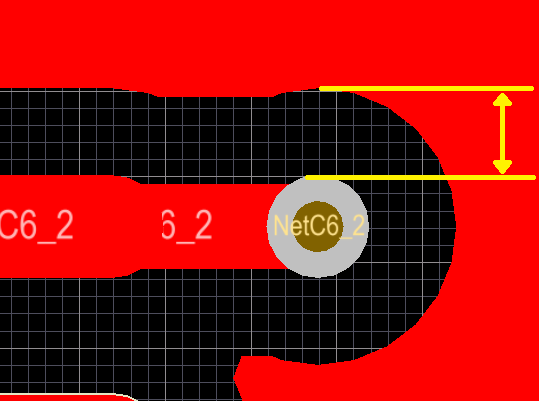

Độ hở mở copper (phủ đồng):16 mils (0.4mm)

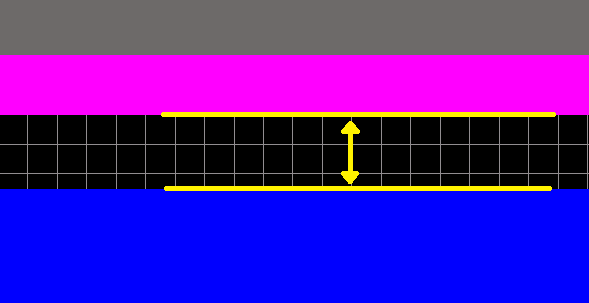

5. Khoảng cách chừa đường biên

Khoảng cách chừa đường biên nhỏ nhất ≥ 20 mils (0.5mm)

6. Kích thước lỗ khoan: 0.2 - 6.2 mm

Kích thước via : Pad Via= Lỗ khoan +0.5 mm. Pad via tối thiểu 1 mm

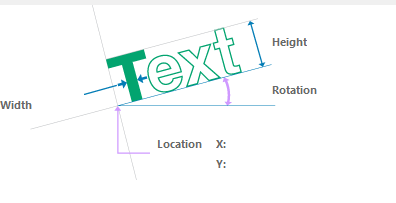

7. Kích thước chữ:

Để nét chữ được đẹp và rõ ràng nên chọn chiều cao chứ linh kiện 2mm, độ rộng nét chữ 0.2mm
